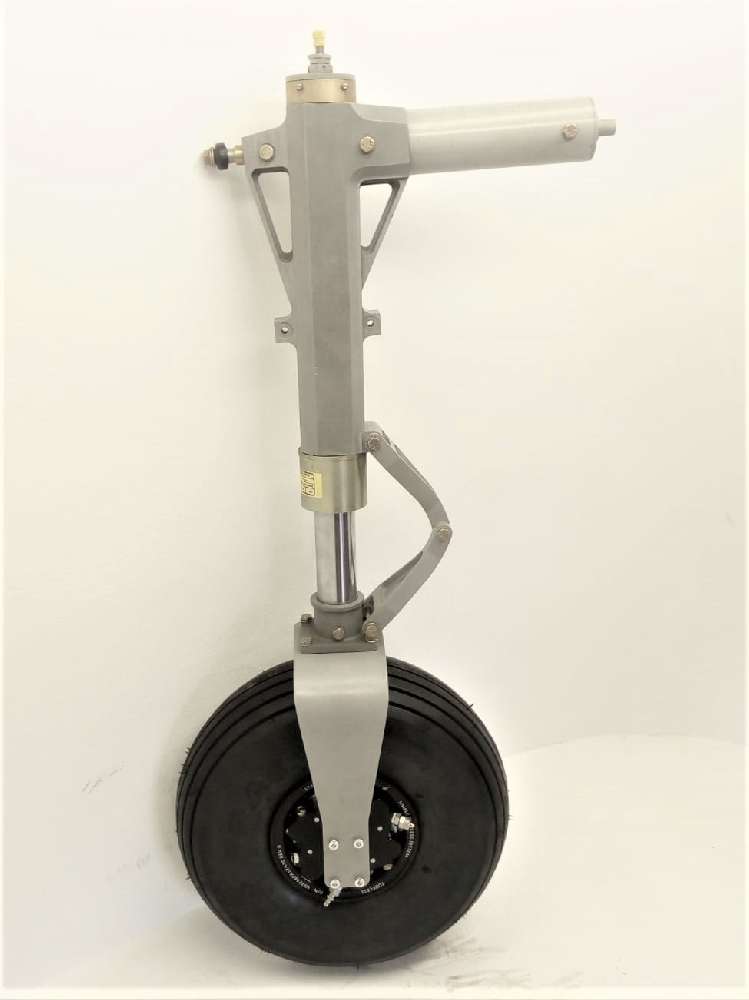

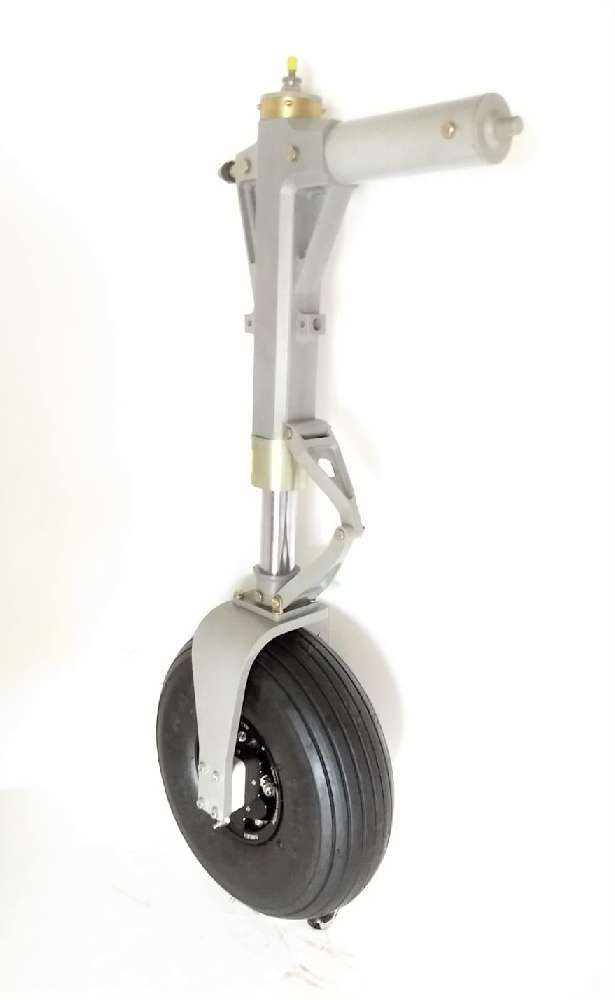

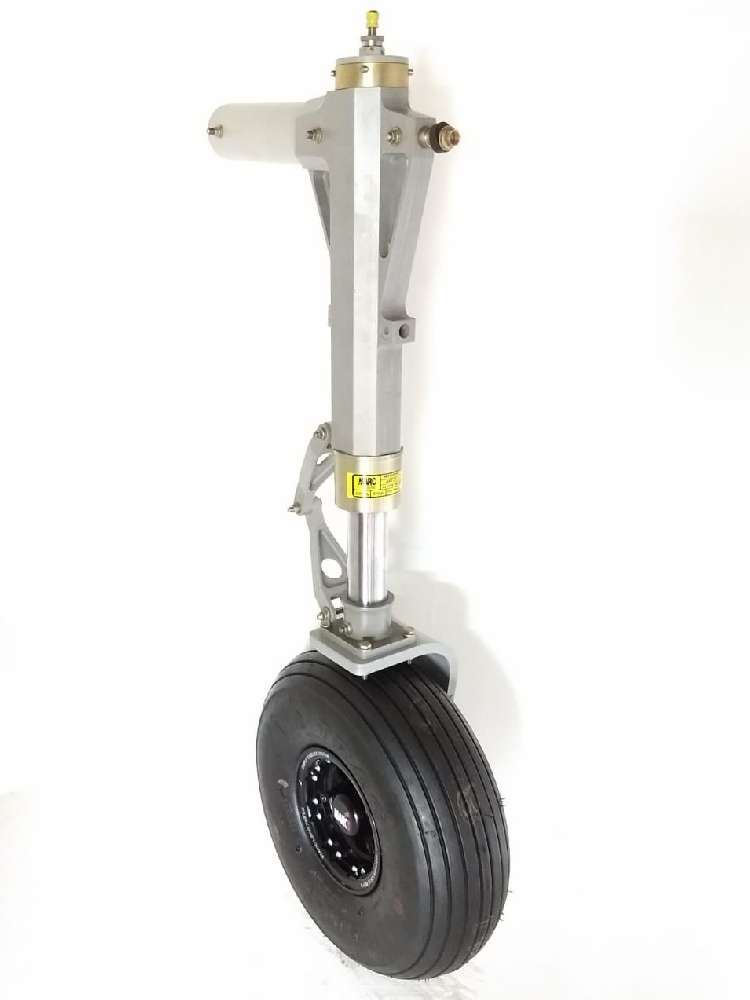

MI3210PA00 REV0 CARRELLO PRINCIPALE MARC-INGEGNO

Carrello principale fisso o retrattile con Ammortizzatore gas/olio.

Il progetto è pensato per essere quanto più possibile adattabile a vari velivoli di vecchia e nuova costruzione, può essere naturalmente montato con funzione retrattile oppure fissa, a seconda delle necessità;

nel caso sia retrattile si può realizzare l’asse di rotazione in vari modi:

•   ovviamente a sbalzo sfruttando il tubo di grande diametro che sporge posteriormente (tubo che è configurabile in lunghezza)  inserendo una boccola solidale alla struttura (tipicamente il longherone dell’ala) ed uno snodo sferico che determina la posizione assiale montata sul codolo filettato

•  il corpo principale è predisposto per alloggiare un pivot rivolto verso avanti (sul lato anteriore) che può essere usato per installare, con il perno posteriore, una coppia di snodi sferici su cui ruota la gamba. Il corpo ha un’angolazione di 5°  rispetto all’asse di pivot, per permettere una corretta posizione di appoggio a terra della ruota, in ogni caso è possibile costruire il corpo con angoli differenti.

La corsa dell’ammortizzatore è 75mm ma può essere adeguata in base alle singole richieste.

La parte idraulica è composta da una cartuccia, identica per il carrello anteriore che per il carrello principale per ottimizzare i ricambi ed abbattere i costi; questa cartuccia può essere calibrata a seconda del carico massimo e dell’assorbimento totale dell’energia.

La forcella è a braccio singolo per diminuire gli ingombri del carrello e favorire l’inserimento della gamba nella sua sede, quando viene montato come retrattile.

La dimensione della gomma può essere cambiata, così come il sistema di frenatura che è calibrabile al peso e alla velocità di atterraggio dell’aereo.

La CARATTERISTICA PRINCIPALE di questo progetto è che il carrello può essere configurato a seconda delle necessità del costruttore; possono essere modificati:

Lunghezza totale

Corsa dell’ammortizzatore

Dimensioni degli attacchi

Ruota e forcella

Marc-Ingegno sas è a disposizione per una personalizzazione completa, contattateci per maggiori informazioni e trovare la corretta soluzione per le Vostre esigenze.
